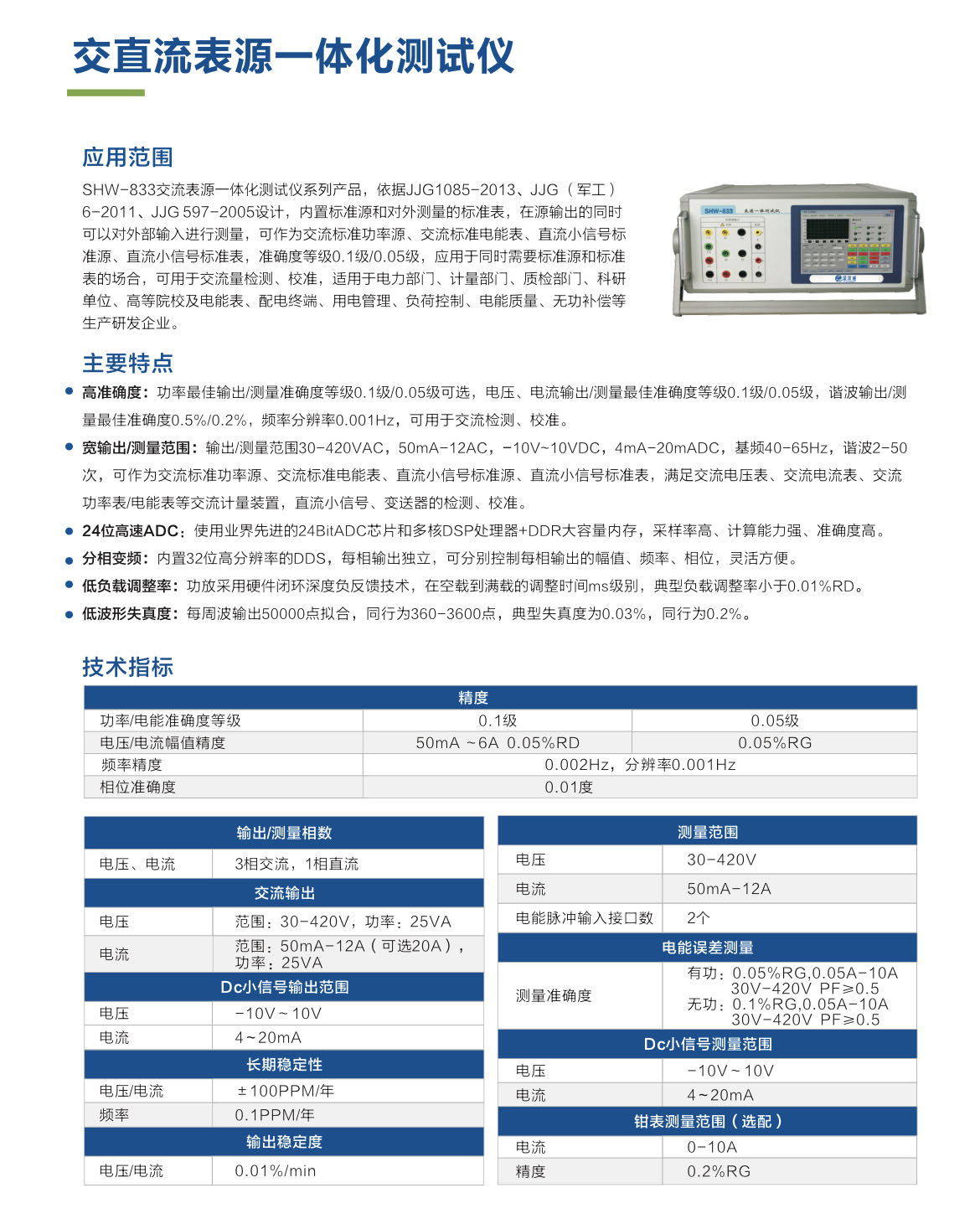

交直流表源一體化測試儀
應應用范圍
SHW-833交流表源一體化測試儀系列產品，依據JJG1085-2013、JJG （軍工）
6-2011、JJG 597-2005設計，內置標準源和對外測量的標準表，在源輸出的同時可以對外部輸入進行測量，可作為交流標準功率源、交流標準電能表、直流小信號標準源、直流小信號標準表，準確度等級0.1級/0.05級，應用于同時需要標準源和標準表的場合，可用于交流量檢測、校準，適用于電力部門、計量部門、質檢部門、科研單位、高等院校及電能表、配電終端、用電管理、負荷控制、電能質量、無功補償?shù)壬a(chǎn)研發企業。
主要特點
?高準確度：功率最佳輸出
量準確度等級0.1級/0.05級可選，電壓、電流輸出/測量最佳準確度等級0.1級10.05級，諧波輸出/測
量最佳準確度0.5%/0.2%，頻率分辨率0.001Hz，可用于交流檢測、校準。
?寬輸出/測量范圍：輸出/測量范圍30-420VAC， 50mA-12AC，-10V~10VDC， 4mA-20mADC，基頻40-65Hz，諧波2-50次，可作為交流標準功率源、交流標準電能表、直流小信號標準源、直流小信號標準表，滿足交流電壓表、交流電流表、交流功率表/電能表等交流計量裝置，直流小信號、變送器的檢測、校準。
?24位高速ADC：使用業界先進的24BitADC芯片和多核DSP處理器＋DDR大容量?jī)?nèi)存，采樣率高、計算能力強、準確度高。
?分相變頻：內置32位高分辨率的DDS，每相輸出獨立，可分別控制每相輸出的幅值、頻率、相位，靈活方便。
?低負載調整率：功放采用硬件閉環深度負反饋技術，在空載到滿載的調整時間ms級別，典型負載調整率小于0.01%RD。
?低波形失真度：每周波輸出50000點擬合，同行為360-3600點，典型失真度為0.03%，同行為0.2%。
